熱管真空管太陽能熱水器采用熱管式真空管作為集熱元件，在集熱性能、抗冷熱沖擊、抗凍性能和運行維護方面要優于全玻璃真空管太陽能熱水器，一直以來在市場上都屬于高端太陽能產品，產銷量較少，隨著熱管真空管產品的普及，已經逐漸被廣大用戶接受，市場需求也越來越大。
熱管式真空管太陽能熱水器主要有整體式和分體式兩種形式，整體式熱水器根據根據運行方式有落水式和承壓式之分，分體式產品主要形式主要為陽臺壁掛式熱水器。

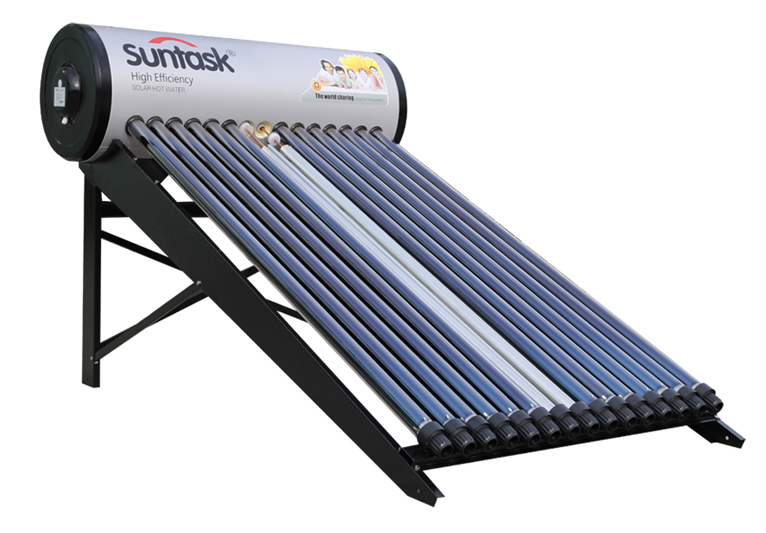

圖1 熱管式真空管太陽能熱水器
1、落水式熱管真空管太陽能熱水器
落水式熱管真空管熱水器一般采用不銹鋼水箱，水箱上安裝紫銅換熱套管與熱管真空管進行換熱加熱水箱內熱水，換熱套管和水箱壁之間通過硅膠圈進行密封。如圖2所示。

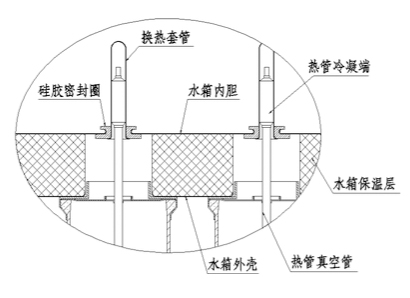

圖2 落水式熱管真空管熱水器結構示意圖
落水式熱管真空管熱水器雖然不能承壓運行，但解決了普通全玻璃真空管熱水器真空管破損后的跑水問題，一支或幾支真空管損壞都不影響正常使用，真空管內不存水，增加了可利用熱水量，并且減少了熱損失，水質不好的地區，如果換熱套管結垢，清理起來也很方便。
2、承壓熱管式真空管太陽能熱水器 承壓熱管式真空管太陽能熱水器采用閉式承壓水箱，水箱材質一般為碳鋼，水箱內壁進行搪瓷處理。圖1所示為典型的承壓水箱結構，紫銅換熱套管開口端焊接帶外螺紋的緊固接頭，緊固在水箱內膽開孔處的固定環固上。承壓式熱管真空管熱水器依靠自來水壓力頂水運，無需手動上水，出水壓力大，使用非常舒適方便。

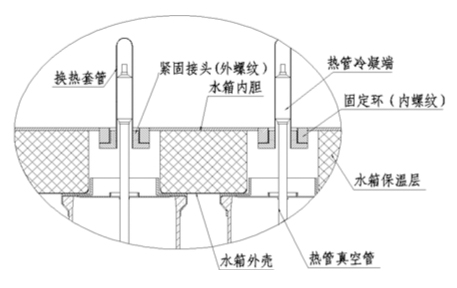

圖3 承壓式熱管真空管太陽能熱水器結構示意圖
3、陽臺壁掛式真空管熱水器 （自然循環和微循環）

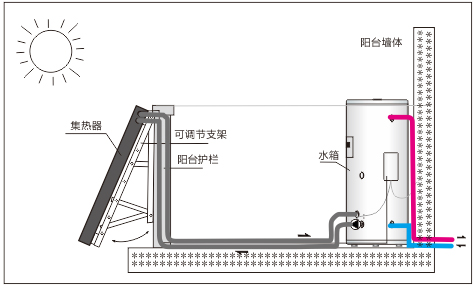

太陽能集熱器掛在房間南面陽臺下，水箱裝在陽臺或室內。當太陽光照射到集熱器時，集熱器開始吸收太陽光中的能量，加熱集熱器內的介質，被加熱的介質通過溫差自然循環或者強制循環到水箱中的介質換熱器，然后與水箱中的水進行換熱，達到加熱水的目的。由于這種介質的吸熱散熱性能極佳，加上采用紫銅換熱器，因而其集熱效率非常高，能效比超過了其它類型的熱水器，能保持在零下40度不凍。所以即使高寒地區，一年四季也可正常運行。
神太微循環和自然循環產品的安裝上的區別

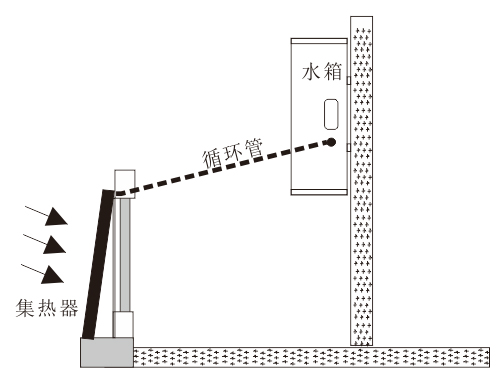

自然循環的產品，水箱安裝必須高于集熱器，且循環管必須直線向上安裝，不易隱蔽，影響美觀。
采用微循環設計水箱可以放置在任何角落，也可以隱蔽水箱和管路。

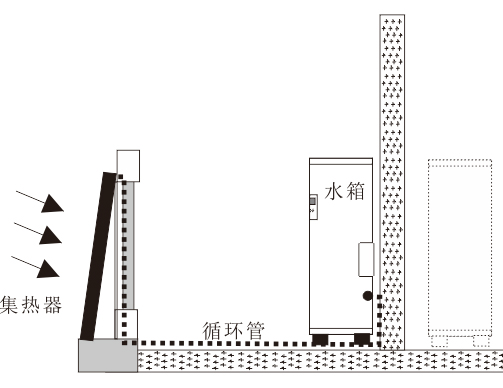

微循環安裝示意圖

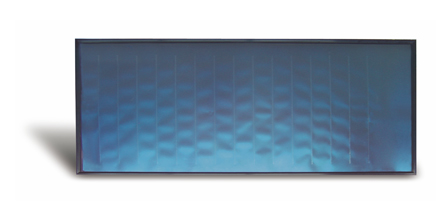

平板集熱器外形

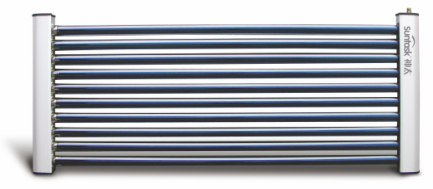

真空管集熱器外形
